Als Teil der Übertragung von Maschinen,Tellerrad Kettenrad 100 Multiplexist in verschiedenen Branchen weit verbreitet, wobei es sich um eine Art Kettenrad handelt, das mit einer Rollenkette ausgestattet werden könnte, um eine perfekte Zusammenarbeit in der Übertragungsmaschine zu erreichen.
Wovon GZG Material liefern könntePlate Wheel Sprocket 100 Multiplex sind C1045 und SS304
Oberflächenbehandlung: Schwarzoxid, Verzinkung, Lackierung, Vernickelung
Prozess: Schmieden, Wälzfräsen, Präzisionsbearbeitung, Oberflächenbehandlung, strenge Endkontrolle
Wir liefern Simplex, Duplex, Triplex und MultiplexKettenräder für Plattenräder. Please feel free to contact us if you can't find the technial data as below, we are glad to help. And we'll also to help you to make a suitabl drawing so we could confirm teh order soon.
Dimensions of Plate Wheel Sprocket 100 Multiplex
| Sprocket | mm | ||||||||||
| Zahnradius r3 | 33.5 | |||||||||||
| Radiusbreite C | 4 | |||||||||||
| Zahnbreite B1 | 17.7 | |||||||||||
| Zahnbreite b1 | 17.1 | |||||||||||
| Zahnbreite B2 | 52.9 | |||||||||||
| Kette | mm | |||||||||||
| Tonhöhe | 31.75 | |||||||||||
| Innenbreite | 19.05 | |||||||||||
| Roller Φ | 19.05 | |||||||||||
| z | de | dp | SIMPLEX | DUPLEX | ||
| D1 | Kg | D2 | Kg | |||
| 8 | 96.0 | 82.96 | 16 | 20 | ||
| 9 | 106.5 | 92.84 | 16 | 20 | ||
| 10 | 117.0 | 102.74 | 16 | 20 | ||
| 11 | 127.0 | 112.68 | 20 | 25 | ||
| 12 | 137.0 | 122.68 | 20 | 25 | ||
| 13 | 147.5 | 132.65 | 20 | 25 | ||
| 14 | 157.6 | 142.68 | 20 | 25 | ||
| 15 | 167.7 | 152.72 | 20 | 25 | ||
| 16 | 177.7 | 162.75 | 20 | 30 | ||
| 17 | 187.7 | 172.78 | 20 | 2.96 | 30 | |
| 18 | 197.8 | 182.85 | 20 | 3.28 | 30 | |
| 19 | 207.9 | 192.91 | 20 | 30 | ||
| 20 | 217.9 | 202.98 | 20 | 30 | ||
| 21 | 228.0 | 213.04 | 25 | 4.62 | 30 | |
| 22 | 238.1 | 223.11 | 25 | 30 | ||
| 23 | 248.2 | 233.17 | 25 | 30 | ||
| 24 | 258.3 | 243.23 | 25 | 30 | ||
| 25 | 268.4 | 253.33 | 25 | 30 | ||
| 26 | 278.4 | 263.40 | 30 | 30 | ||
| 27 | 288.5 | 273.48 | 30 | 30 | ||
| 28 | 298.5 | 283.56 | 30 | 30 | ||
| 29 | 308.6 | 293.65 | 30 | 30 | ||
| 30 | 318.7 | 303.75 | 30 | 30 | ||
| 31 | 328.8 | 313.85 | 30 | 30 | ||
| 32 | 338.9 | 323.91 | 30 | 30 | ||
| 33 | 349.0 | 334.01 | 30 | 30 | ||
| 34 | 359.1 | 344.10 | 30 | 30 | ||
| 35 | 369.2 | 354.20 | 30 | 30 | ||
| 36 | 379.2 | 365.30 | 30 | 30 | ||
| 37 | 389.3 | 374.39 | 30 | 30 | ||
| 38 | 399.4 | 384.49 | 30 | 30 | ||
| 39 | 409.5 | 394.59 | 30 | 30 | ||
| 40 | 419.6 | 404.66 | 30 | 30 | ||
| 41 | 430.7 | 414.78 | 30 | 30 | ||
| 42 | 440.8 | 424.88 | 30 | 30 | ||
| 43 | 450.9 | 434.97 | 30 | 30 | ||
| 44 | 461.0 | 445.07 | 30 | 30 | ||
| 45 | 471.1 | 455.17 | 30 | 30 | ||
| 46 | 481.2 | 465.26 | 30 | 30 | ||
| 47 | 491.3 | 475.36 | 30 | 30 | ||
| 48 | 501.4 | 485.46 | 30 | 30 | ||
| 49 | 511.5 | 495.55 | 30 | 30 | ||
| 50 | 521.6 | 505.65 | 30 | 30 | ||
| 51 | 531.7 | 515.75 | 30 | 30 | ||
| 52 | 541.8 | 525.84 | 30 | 30 | ||
| 53 | 551.9 | 535.94 | 30 | 30 | ||
| 54 | 562.0 | 546.07 | 30 | 30 | ||
| 55 | 572.1 | 556.16 | 30 | 30 | ||
| 56 | 582.2 | 566.26 | 30 | 30 | ||
| 57 | 592.3 | 576.36 | 30 | 30 | ||
| 58 | 602.4 | 586.45 | 30 | 30 | ||
| 59 | 612.5 | 596.55 | 30 | 30 | ||
| 60 | 622.6 | 606.65 | 30 | 30 | ||
| 62 | 642.8 | 626.87 | 30 | 30 | ||
| 64 | 663.0 | 647.06 | 30 | 30 | ||
| 65 | 673.1 | 657.16 | 30 | 30 | ||
| 66 | 683.2 | 667.26 | 30 | 30 | ||
| 68 | 703.4 | 687.48 | 30 | 30 | ||
| 70 | 723.6 | 707.67 | 30 | 30 | ||
| 72 | 743.8 | 729.90 | 30 | 30 | ||
| 75 | 774.2 | 758.19 | 30 | 30 | ||
| 76 | 784.3 | 768.32 | 30 | 30 | ||
| 80 | 824.7 | 808.72 | 30 | 30 | ||
| 85 | 875.2 | 859.25 | 30 | 30 | ||
| 90 | 925.7 | 909.76 | 30 | 30 | ||
| 95 | 976.2 | 960.28 | 30 | 30 | ||
| 100 | 1026.7 | 1010.79 | 30 | 30 | ||
| 114 | 1168.2 | 1152.26 | 30 | 40 | ||

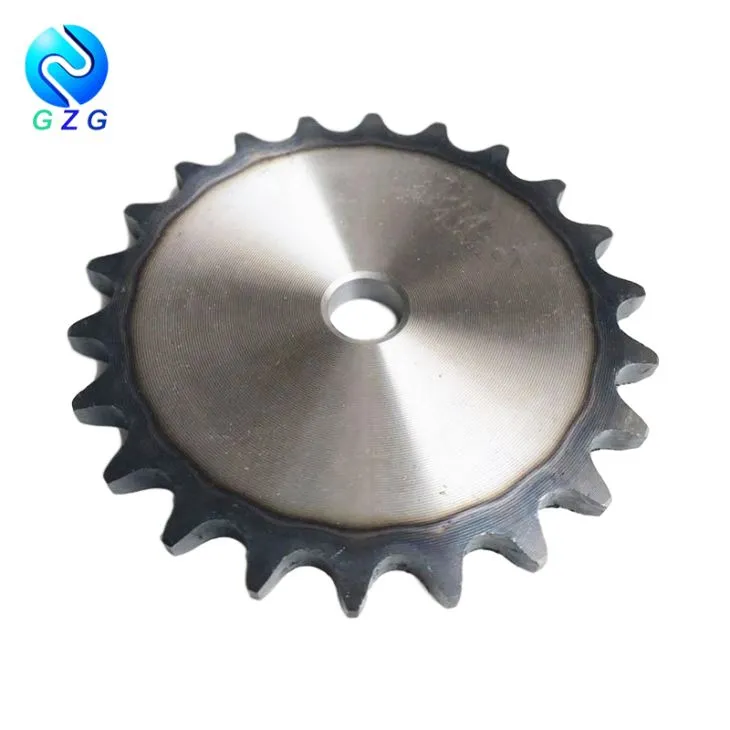

Some pictures of Plate Wheel Sprocket 100 Multiplex
Find some pictures of Plate Wheel Sprocket 100 Multiplex as below. GZG is able to make black surface treatment and teeth harden (HRC 38-45).
Guizhou GZG Transmission Co., Limited was established in 2010. Under years' efforts, we had promoted all kinds of metal processing machinery, introduced various types of testing equipment. Currently, our production capacity to all kinds of machines or parts could catch 300,000 pcs (sets) per year.
Wir haben an vielen Ausstellungen im In- und Ausland teilgenommen, wie z. B. BVV in Tschechien und Canton Fair. Eventuell aktualisieren wir Ausstellungsinformationen auf unserer Website oder schreiben E-emails an unsere Stamm- und Neukunden, um sie über das Datum zu informieren. Bei Interesse an unseremTellerrad Kettenrad 100 Multiplexund es auf einer Ausstellung sehen möchten, schreiben Sie uns bitte.
Tellerrad Kettenrad 100 MultiplexWird in eine separate Plastiktüte gelegt und dann in einer Sperrholzkiste verpackt. Wenn ein einzelner Koffer zu schwer ist, lassen wir möglicherweise Platz für den Gabelstapler zum Hoch- und Herunterladen.
For transportation, we have our own shipping agent that can make CFR or CIF to client's port. We can also make FOB and other transportation terms. Some clients from southeast of Asia could get the products by truck.
GZG-Produkte sind in Südostasien, der EU und den USA beliebt. Inzwischen sind GZG-Produkte in Bergbau, Stahl, Flugzeugen, Schiffen und allen Arten von Maschinen weit verbreitet.
Höchste Qualität, bester Preis und rücksichtsvoller Service sind unser Prinzip, egal ob Ihre Bestellung groß oder klein ist, Ihre Zufriedenheit soll unsere Zufriedenheit sein.
